Peltier vs. Kompressorkühlung: die richtige Wahl für Schaltschränke

Peltier vs. Kompressorkühlung – diese Frage stellt sich in der Schaltschrankklimatisierung immer häufiger. Der Grund liegt in drei Entwicklungen: Elektronik wird leistungsfähiger und rückt enger zusammen, während für das Kühlsystem weniger Einbauraum bleibt. Schaltschränke stehen zunehmend im Feld statt in der klimatisierten Halle. Und die europäische F-Gase-Verordnung begrenzt den Einsatz vieler Kältemittel schrittweise weiter.

Dieser Beitrag ordnet beide Technologien sachlich ein. Sie erfahren, wie ein Kompressorkühlgerät und ein thermoelektrisches Peltier-Kühlgerät Wärme abführen, worin sich die Systeme im Aufbau unterscheiden und welche Anwendung für welche Technik spricht. Angesprochen sind Konstruktion, Entwicklung und Instandhaltung im Maschinen- und Anlagenbau sowie in der Infrastruktur – überall dort, wo Elektronik zuverlässig in einem definierten Temperaturfenster arbeiten muss.

  • Peltier vs. Kompressorkühlung

Warum die Schaltschrankkühlung neu bewertet wird

Der Markt für Kompressorkühlgeräte ist groß, die Technik ist etabliert und für viele Anwendungen unverzichtbar. Die Rahmenbedingungen verschieben sich jedoch. In immer kleineren Gehäusen arbeiten leistungsfähigere Steuerungen, Netzteile und Kommunikationskomponenten. Die Packungsdichte steigt, die Verlustwärme ebenfalls. Für das Kühlsystem bleibt oft nur wenig Einbauraum.

Hinzu kommt die Dezentralisierung industrieller Anlagen. Schaltschränke und Gehäuse stehen heute direkt an der Maschine, im Außenbereich, auf Fahrzeugen oder in verteilten Infrastrukturen. Dort wirken Staub, Feuchtigkeit, große Temperaturschwankungen, Vibrationen und wechselnde Einbaulagen auf die Technik ein.

Ein dritter Punkt betrifft die Regulierung. Die europäische F-Gase-Verordnung EU 2024/573 senkt die verfügbaren Mengen fluorierter Kältemittel stufenweise ab und verschärft die Anforderungen an Betrieb und Instandhaltung. Wer heute ein Gehäuse auslegt, entscheidet damit auch über Service und Ersatzteile der kommenden Jahre.

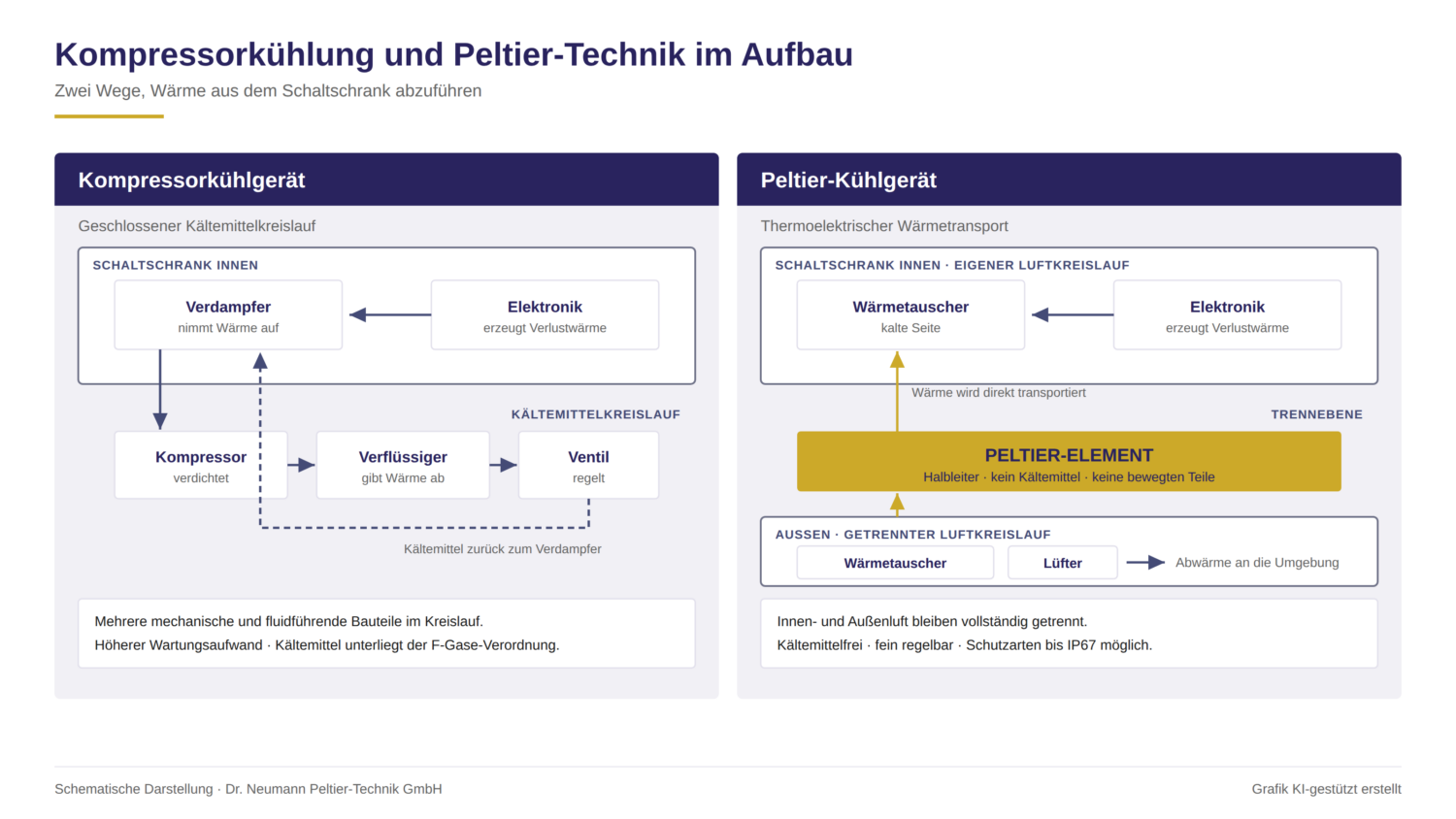

Peltier vs. Kompressorkühlung: zwei Wege, Wärme abzuführen

Ein Kompressorkühlgerät arbeitet mit einem geschlossenen Kältemittelkreislauf. Das Kältemittel nimmt am Verdampfer Wärme auf, der Kompressor verdichtet es, am Verflüssiger gibt es die Wärme an die Umgebung ab. Dafür sind mehrere mechanische und fluidführende Bauteile nötig: Kompressor, Rohrleitungen, meist Ventile. Der Aufbau ist damit deutlich komplexer als ein vergleichbares Peltier-System – mit entsprechend höherem Wartungsaufwand und Ausfallrisiko.

Ein Peltier-Kühlgerät transportiert Wärme direkt durch einen Halbleiter, das Peltier-Element. Fließt Gleichstrom hindurch, wird eine Seite kalt, die gegenüberliegende warm. Wärmetauscher führen die Wärme ab, Lüfter sorgen für die Luftzirkulation. Innen- und Außenluft bleiben dabei in zwei getrennten Kreisläufen. Anders als bei einem Filterlüfter gelangt keine verschmutzte Umgebungsluft in das Gehäuse. Das Kühlelement selbst kommt ohne Kältemittel, Kompressor und bewegte Bauteile aus. Deshalb spricht man von Solid-State-Kühlung.

Die Stromrichtung bestimmt die Richtung des Wärmetransports. Durch Umpolen kühlt oder heizt dasselbe Gerät. Über die Stromstärke lässt sich der Wärmestrom fein dosieren. Aus diesen prinzipbedingten Eigenschaften ergeben sich die folgenden Vorteile.

Unterhalb von rund 400 Watt Kühlleistung spielt die Peltier-Technik ihre Stärken aus. Das Halbleiterelement ist flach, ein voluminöser Verdichter entfällt, der Kältemittelkreislauf ebenfalls. So entstehen kompakte Kühlgeräte für kleine Gehäuse und beengten Bauraum.

Der Wirkungsgrad liegt dabei häufig unter dem einer Kompressorlösung. In der Praxis relativiert sich das: Peltier-Geräte lassen sich enger an den tatsächlichen Bedarf eines Kompaktgehäuses anpassen. Gegenüber einem überdimensionierten Kompressorsystem kann die energetische Gesamtbilanz deshalb besser ausfallen.

Entscheidend bleibt die saubere thermische Auslegung. Zu berücksichtigen sind die elektrische Verlustleistung, die Gehäusefläche, die Wärmedämmung, die gewünschte Innentemperatur und die maximale Umgebungstemperatur. Richtig dimensioniert erreicht ein Peltier-Kühlgerät eine hohe Leistungsdichte bei geringem Platzbedarf.

Ohne Kompressor und ohne Kältemittelkreislauf ist die thermoelektrische Kühlung prinzipbedingt unempfindlicher gegenüber Einbaulage und Bewegung. Das zahlt sich in Fahrzeugen, in mobilen Maschinen sowie in Bahn- und Transportanwendungen aus. Auch häufige Anfahrvorgänge und wechselnde Orientierung sind für das Peltier-Element unkritisch.

Ganz ohne bewegte Teile arbeitet ein luftgekühltes Komplettgerät allerdings nicht. Auf Warm- und Kaltseite sitzen in der Regel Lüfter. Die mechanische Komplexität sinkt gegenüber einem Kompressorsystem dennoch deutlich. Das reduziert Geräuschentwicklung, Wartungsaufwand und das Risiko von Leckagen.

Bei Peltier-Systemen ist der elektrische Strom die direkte Stellgröße für den Wärmetransport. Er lässt sich kontinuierlich und mit passender Regeltechnik sehr genau steuern. Statt einen Kompressor ein- und auszuschalten oder mit Bypassventilen zu arbeiten, folgt die Kühlleistung dem tatsächlichen Bedarf. Temperaturschwankungen und ausgeprägte Schaltzyklen entfallen weitgehend.

Wie präzise thermoelektrische Temperierung sein kann, zeigen Labor- und Prüfschränke. Dort sind Regelgenauigkeiten von 0,1 K umgesetzt. Mit einem spezialisierten Regler sind in geeigneten Systemen 0,05 K oder besser erreichbar. Für weniger anspruchsvolle Aufgaben bleibt eine einfache Thermostatlösung wirtschaftlicher. Sie hält das Gehäuse zuverlässig in einem definierten Temperaturkorridor und schützt so vor Schäden durch Überhitzung oder Unterkühlung.

Welche Genauigkeit im Gehäuse tatsächlich erreicht wird, hängt vom Gesamtsystem ab – von Sensorik, Regler, Luftführung, thermischer Last und Umgebungsbedingungen. Das Wirkprinzip schafft jedoch sehr gute Voraussetzungen für stabile Solltemperaturen.

Durch Umkehr der Stromrichtung heizt das Gerät aktiv. Im Außenbereich lässt sich das zulässige Temperaturfenster damit in beide Richtungen halten, ohne eine separate Heizung zu installieren.

Peltier-Kühlgeräte benötigen kein Kältemittel. Damit entfallen Leckagerisiken am Kältekreis sowie die zugehörigen Wartungs- und Entsorgungspflichten. Dieser Aspekt gewinnt an Gewicht: Die F-Gase-Verordnung begrenzt den Einsatz fluorierter Treibhausgase schrittweise weiter, und Arbeiten am Kältekreis eines Kompressorsystems dürfen nur zertifizierte Fachbetriebe ausführen.

Ein geschlossen aufgebautes Peltier-Kühlgerät trennt zudem den inneren vom äußeren Luftkreislauf. Außenluft gelangt nicht in den Schaltschrank. Staub, Feuchtigkeit und aggressive Umgebungsluft bleiben draußen. Entsprechend konstruierte Geräte erreichen Schutzarten bis IP67 und eignen sich damit für den Einsatz im Freien und für stark belastete Industrieumgebungen. Auch Varianten für salznebelbelastete Küstenregionen oder sandsturmgefährdete Standorte sind möglich.

Weitere praktische Vorteile sind der Betrieb mit Gleichspannung, die flexible Montage, der leise Lauf und der geringe Wartungsaufwand. Gerade bei schwer zugänglichen Gehäusen in Infrastrukturprojekten senkt das die Betriebskosten spürbar. Kommt die Heizfunktion hinzu, vereinfacht sich die Systemarchitektur weiter – eine Komplettlösung für die Gehäuseklimatisierung statt zweier getrennter Systeme.

Wann die Kompressorkühlung die richtige Wahl bleibt

Peltier-Technik ist nicht für jede Kühlaufgabe die wirtschaftlichste Lösung. Werden dauerhaft hohe Kühlleistungen benötigt oder muss eine große Temperaturdifferenz überwunden werden, erreicht ein Kompressorsystem in der Regel den höheren Wirkungsgrad. Das gilt besonders für große, stationäre Schaltschränke mit hoher konstanter Verlustleistung und ausreichend Einbauraum.

Auch bei einfachen Anwendungen ohne besondere Anforderungen an Regelgenauigkeit, Robustheit oder Schutzart bleibt die etablierte Kompressortechnik sinnvoll.

Fazit: Bei Peltier vs. Kompressorkühlung entscheidet die Anwendung

Dauerhaft hohe Lasten, große Temperaturdifferenzen und ausreichend Bauraum sprechen für die Kompressorkühlung. Die Frage lautet deshalb nicht, welche Technologie besser ist, sondern welche zum Lastprofil, zur Umgebung und zum Bauraum passt.

Dr. Neumann Peltier-Technik entwickelt thermoelektrische Kühllösungen für genau solche Einsatzbedingungen. Eine anwendungsspezifische thermische Auslegung stellt sicher, dass Kühlleistung, Schutzart, Regelung und Bauform zusammenpassen. Sprechen Sie uns mit Ihrem Lastprofil an – wir prüfen, welche Technik trägt. Nutzen Sie das folgende Formular, um eine individuelle Empfehlung für Ihre Schaltschrank-Kühlung zu erhalten.
